- 首页
- 生产工艺
Process & Quality Control生产工艺与品质控制
磨料是标准品，客户真正付费的是「每一批都和上一批一样」。从配料到包装 11 道工序全部自控，是我们能对化学成分与粒度分布做出承诺的前提。
工艺流程
从铝矾土到成品磨料的 11 道工序
每一道工序都在决定一个成品指标。把它们放在一起看，就能理解为什么外购熔块转手加工的模式很难在化学成分上做承诺——纯度在熔炼那一步就已经定了。
配料
铝矾土或工业氧化铝粉按牌号配比，碳质还原剂与铁屑计量。决定：成分基线
电弧炉熔炼
2000 °C 以上电弧熔炼还原，氧化硅与氧化铁以硅铁形式沉降分离。决定：纯度上限
冷却结晶
控制冷却速率形成目标晶体结构与晶粒尺寸。决定：韧性与自锐性
破碎
颚式、辊式与立轴冲击多级破碎，按目标粒度段选择破碎方式。决定：粒度产出结构
整形制粒
调整颗粒形貌与长径比。喷砂要棱角锋利，磨具要粒形一致。决定：粒形
磁选除铁
多道强磁除铁。这是不锈钢与铝件加工客户最看重的一项。决定：磁性物含量

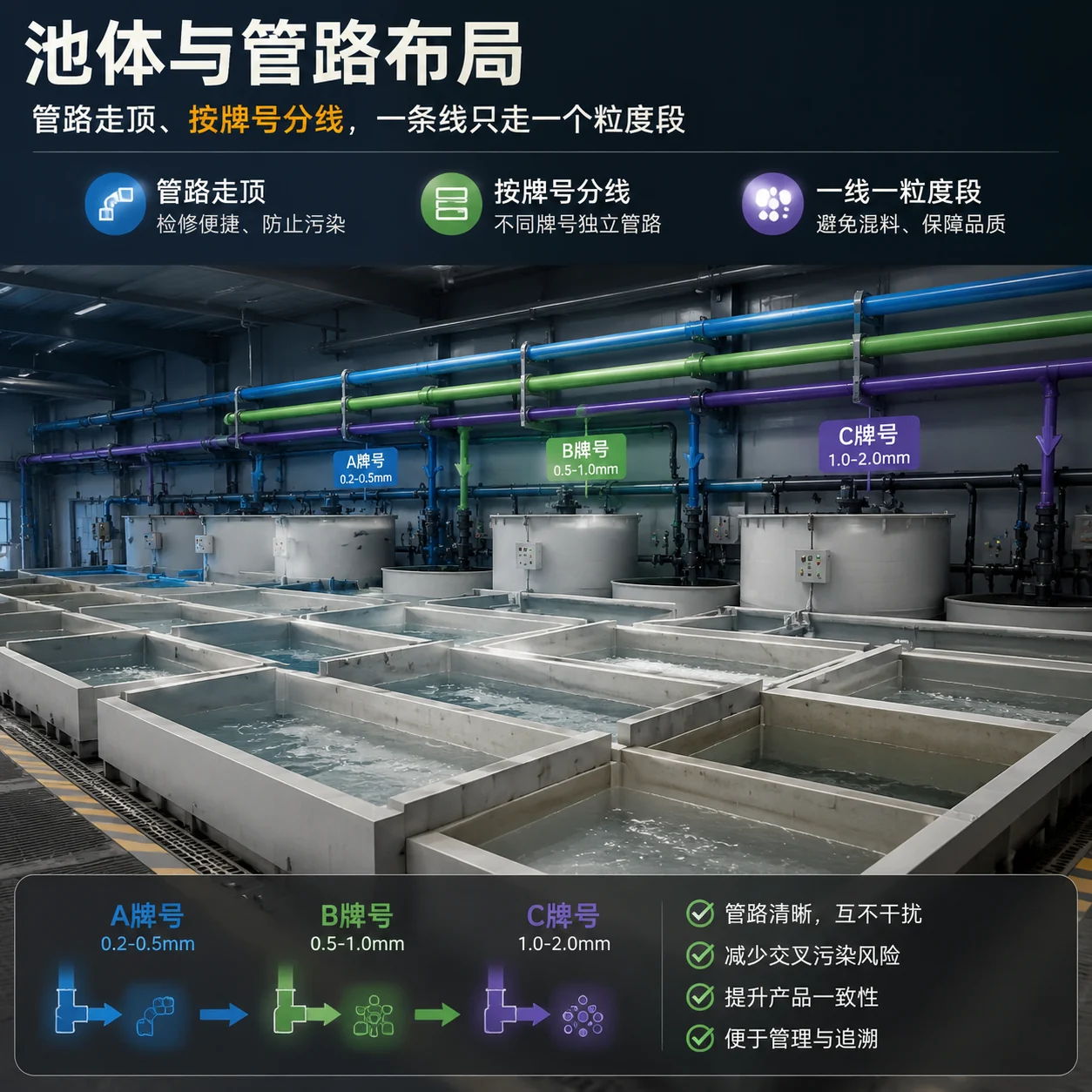

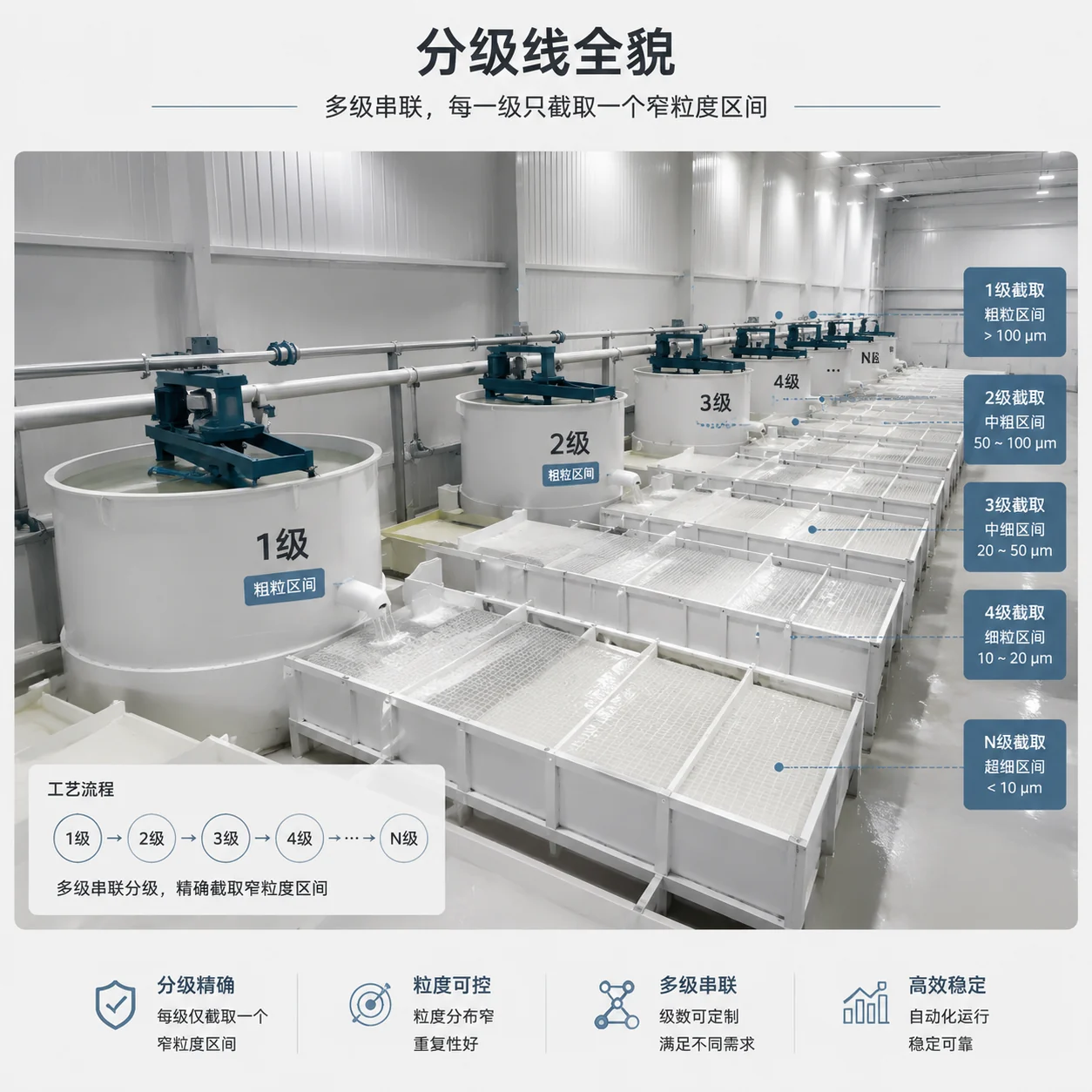

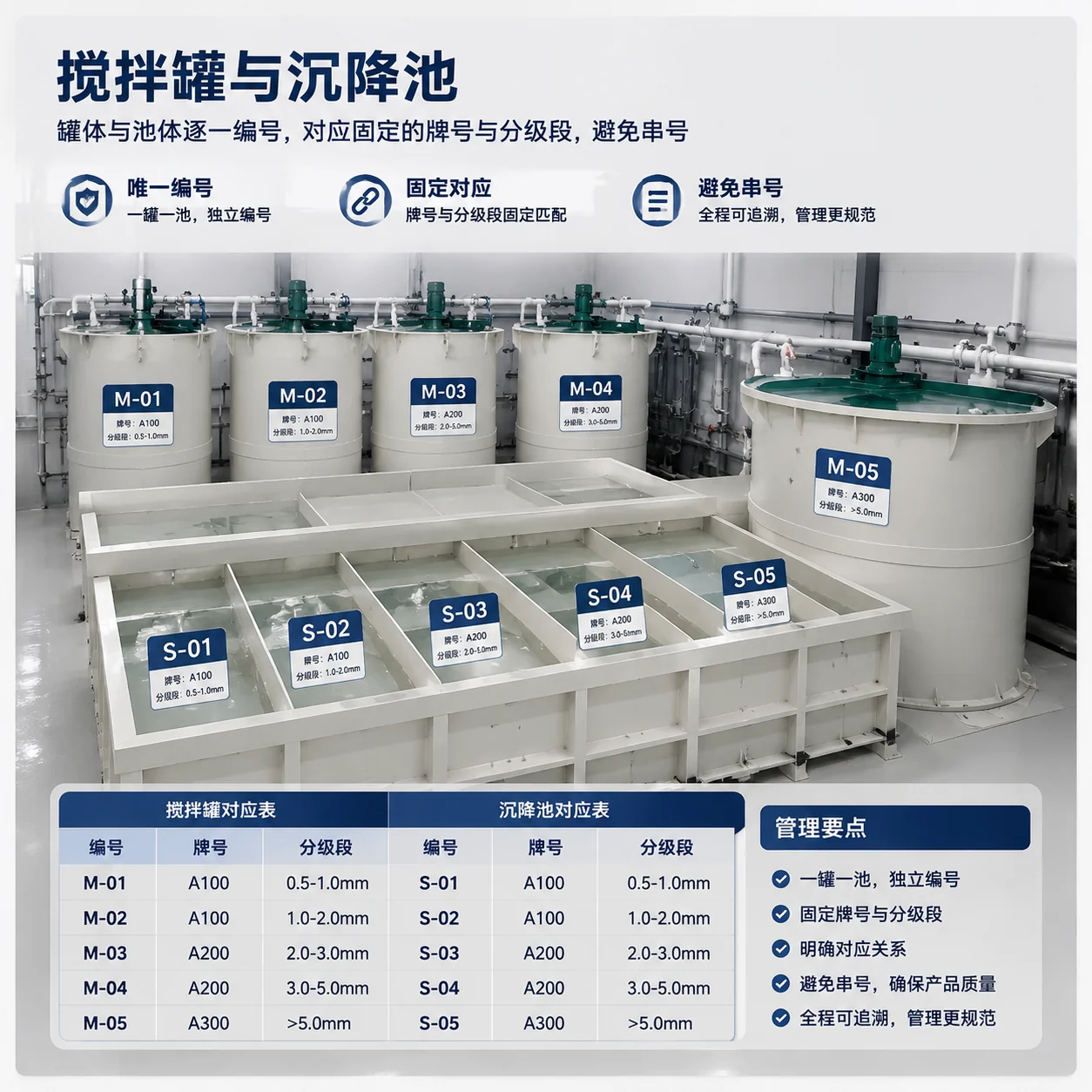

筛分 / 风选 / 水析
粗磨粒筛分，微粉按风选或水析分级。决定：粒度分布集中度

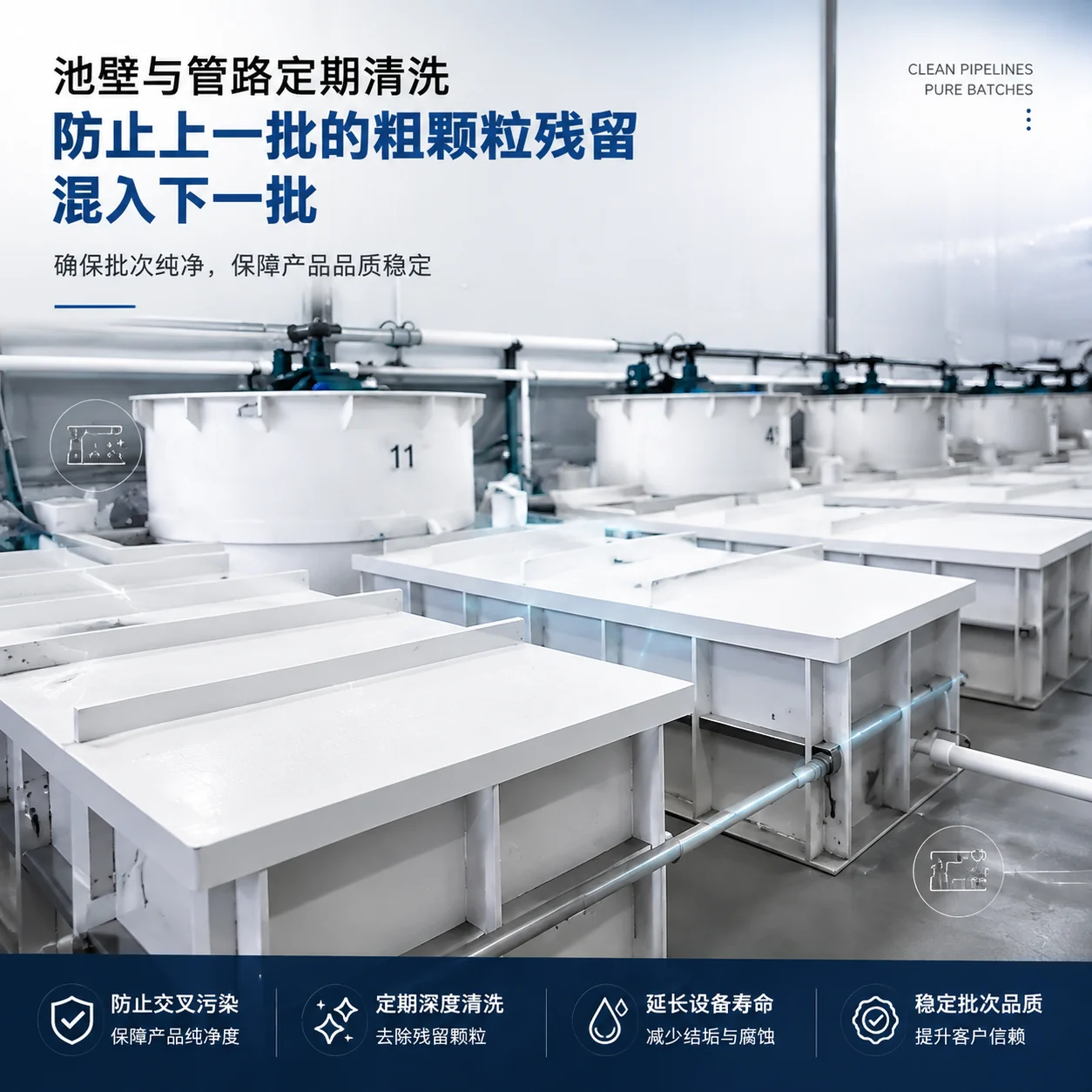

水洗
洗去细粉与可溶杂质，降低含泥量与作业粉尘，必要时增加酸洗。决定：洁净度
干燥
控制出厂水分，防止运输储存期间结块与包装受潮。决定：水分
检测
逐批次检测化学成分、粒度组成、磁性物含量、容重与水分并留样。决定：能否出厂
包装
编织袋、牛皮纸袋、吨包或托盘，可定制规格与标识。决定：储运可靠性
为什么强调「全流程自控」
磨料行业存在大量外购熔块、只做破碎筛分的加工商。这种模式在粒度上可以做得不错，但化学成分完全取决于上游那一炉料——同一个牌号，不同批次的 Al2O3 与 TiO2 可能差出一个档次。
对喷砂客户，这个差异或许可以忍受；对树脂磨具厂，配方是按固定成分调的，一次成分漂移意味着整炉磨具报废。我们把熔炼环节握在自己手里，就是为了能对成分负责。
品质控制
出厂检测项目与意义
检测项目不是越多越好，关键是每一项对应下游的哪个实际风险。下表把这层对应关系写清楚。
| 检测项目 | 方法 | 对应的下游风险 |
|---|---|---|
| 化学成分 | 化学法 / XRF | 成分漂移导致磨具配方失效、耐火材料性能不达标 |
| 粒度组成 | 筛分析（粗磨粒，GB/T 2481.1） 沉降法或激光粒度分析（微粉，GB/T 2481.2） | 粒度分布过宽导致表面粗糙度不一致、磨具切削不均 |
| 磁性物含量 | 磁选称量法 | 不锈钢、铝合金、钛合金工件出现铁污染锈点 |
| 容重（体积密度） | 标准容器称量 | 装填量与喷砂动能偏差，单位耗量估算失准 |
| 水分 | 烘干失重法 | 结块、下料不畅、气力输送堵管、包装受潮破袋 |
| 磨耗与韧性 | 球磨法 | 使用寿命低于预期，实际单位成本高于报价 |
标准编号请以现行有效版本为准（标准会修订）。所有页面指标均为典型值，供货以随批次检测数据为准。
批次可追溯与留样
每一生产批次独立编号并留样保存。若下游在使用中发现异常，可凭批次号回溯到当批的检测数据与留样进行复检，而不是靠双方各自的说法争论。
这一点在长期供货中的价值高于任何宣传语——它决定了出问题时能不能定位原因、能不能改。
如果您有内控标准
请在询价时直接提供您的验收标准（成分区间、粒度分布要求、磁性物上限）。我们按标准核对后再报价，避免出现「参数看起来能满足、实际收货不合格」的情况。
确实做不到的指标我们会直接说做不到，而不是先接单再想办法。
